Prednosti izdelka
1. Sestava materiala in tesnilni mehanizem

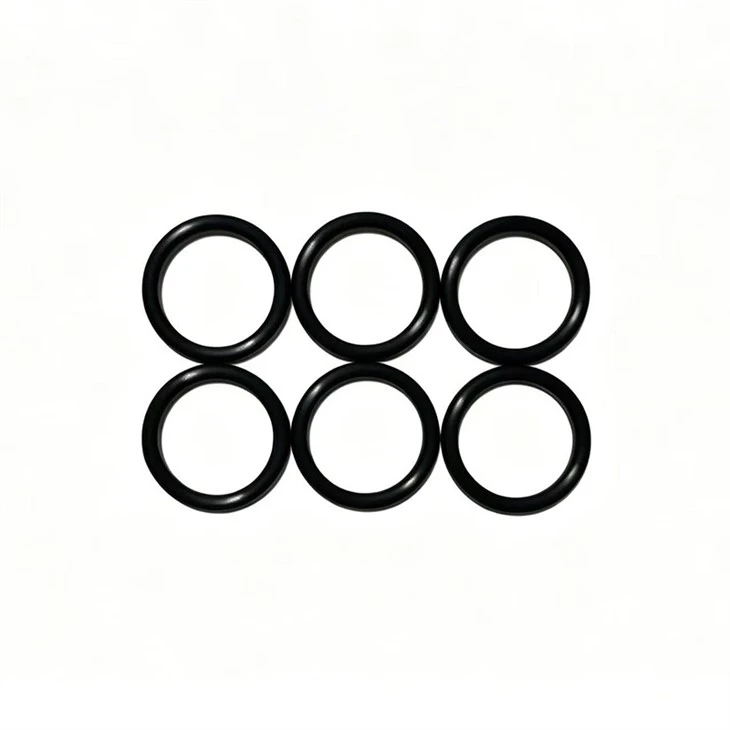

O-FKM O-obročki so oblikovani iz FKM, zmešanega s toplotno-odpornimi ojačitvenimi polnili, peroksidnimi strjevalnimi sredstvi in toplotnimi stabilizatorji, nato-komprimirani in vulkanizirani v toroidne elastomere s krožnim-prerezom. Pri stiskanju v žlezi nastane kontaktni stres; Tesnjenje se vzpostavi, ko kontaktna napetost preseže notranji tlak medija. Visoko{7}}temperaturne formulacije optimizirajo gostoto zamreževanja in sisteme termičnega stabilizatorja, da preprečijo razpad glavne-verige in razgradnjo zamreženja, zakasnitev strjevanja in kopičenje kompresijskega sloja.
2. Zmogljivost pri visokih-temperaturah
Standardne stopnje FKM neprekinjeno delujejo pri -45 stopinjah do 200 stopinjah (ASTM D2000). Posebne visokotemperaturne stopnje dosežejo 225 stopinj neprekinjeno, z občasnimi vrhovi 250 stopinj –300 stopinj (kumulativno manj kot ali enako 48 ur). Po staranju pri 200 stopinjah × 70 urah na vročem zraku je ohranitev natezne trdnosti večja ali enaka 80 %, ohranitev raztezka večja ali enaka 70 %.
3. Združljivost z visoko{1}}temperaturnimi mediji
Primerno za mazalna olja na mineralni- osnovi, hidravlična olja, motorna olja, olja za menjalnike, dizelsko gorivo, bencin in zrak pri povišanih temperaturah. Brez otrdelosti, krhkosti ali prekomernega nabrekanja v oljnih kopelih pri 200 stopinjah. Odporen na močne kisline, močne baze, amoniakovo vodo, visoko{4}}temperaturno paro in mešana topila. Visoko{6}}temperaturni razredi so odporni tudi na toplotno oksidacijo, ozon in UV-staranje.
4. Nizka kompresija pri visokih temperaturah
Standardna trdota: Shore A 75±5 (75+ priporočljivo za visoko-temperaturne stopnje). Kompresijska stopnja (200 stopinj × 70 h, 25 % kompresija) Manj kot ali enako 30 % (ASTM D395). Pri 275 stopinjah × 70h je kompresijska nastavitev manjša ali enaka 50 %. Zagotavlja vzdrževanje tesnilnega kontaktnega tlaka s ponavljajočimi termičnimi cikli (ogrevanje → hlajenje → ponovno ogrevanje).
5. Na voljo je celoten obseg velikosti in prilagajanje
Pre-prerez 1,0–7,0 mm, OD 10–450 mm. Skladen z GB/T 3452.1 in AS568. Prilagajanje-na podlagi vzorcev je na voljo brez risb – razvoj kalupa 3–5 dni.
Specifikacije izdelka
| Parameter | Specifikacija |
|---|---|
| Material | FKM (Fluorocarbon) – visoko-temperaturni razred |
| Trdota (Shore A) | 75±5 (75+ priporočeno; na voljo po meri 70–90) |
| Standardna neprekinjena temp. | -45 stopinj ~ +200 stopinj |
| Visok{0}}temperaturni razred neprekinjeno | Do +225 stopinj |
| Intermitentna najvišja temp. | 250 stopinj ~ 300 stopinj |
| Priporočeno kompresijsko razmerje | Statični aksialni: 15 %–30 %; Statični radialni: 20%–35%; Dinamično: 10%–20% |
| Največji delovni tlak | Brez rezervnega obroča Manjši ali enak 10MPa; z rezervnim obročem Večji ali enak 30MPa |
| Razpon zunanjega premera | 10 mm ~ 450 mm |
| Razpon-prereza | 1,0 mm ~ 7,0 mm |
| barva | Črna (standardna), rjava/zelena po izbiri |
| Kompresijski set (200 stopinj × 70 h) | Manj ali enako 30 % (ASTM D395) |
| Kompresijski set (275 stopinj × 70 h) | Manj ali enako 50 % |
| Natezna trdnost | Večji ali enak 16 MPa |
| Raztezek ob prelomu | Večji ali enak 150 % |
| Staranje z vročim zrakom (200 stopinj × 70 ur) | natezno zadrževanje več kot ali enako 80 %; Zadržek raztezka Večji ali enak 70 % |
| Standardno | GB/T 3452.1 / AS568 / ISO 3601 / risba po meri |
| Flash Trim | Razdelitev pod kotom 45 stopinj, natančnost prirezovanja Manjša ali enaka 0,1 mm |
| Kakovost površine | Gladka površina, brez mehurčkov, razpok ali nečistoč |
Namestitev in delovanjePostopek
1. Pregled in čiščenje pred -namestitvijo
Očistite uvodnico in spojne površine s krpo, ki ne pušča vlaken, namočeno v aceton ali alkohol, da odstranite ostružke, oljne filme in stare ostanke tesnil. Preglejte dno in stene uvodnice za praske, jamice ali robove. Manjše napake bodo pri visokih temperaturah bolj verjetno povzročile prezgodnjo odpoved tesnila.
2. Mazanje
Nanesite tanko, enakomerno plast visoko{0}}temperaturnega maziva, združljivega s sistemskim medijem (fluorirana mast ali visoko{1}}temperaturno hidravlično olje), na površino O-tesnila, da zmanjšate trenje pri namestitvi in preprečite poškodbe površine.
3. Postopek namestitve
Uporabite metodo spiralnega vstavljanja ali zoženo namestitveno pušo, da O-obroč postopoma potisnete v uvodnico. Nikoli ne uporabljajte ostrih orodij. Prepričajte se, da O-obroč ni zvit v uvodnici. O-O-obroč raztegnite OD za največ 2 % njegovega prvotnega oboda, da se izognete trajni-deformaciji preseka.
4. Preverjanje kompresijskega razmerja
Izmerite globino uvodnice in O-obroč{1}}višino preseka stebra-namestitve, da izračunate dejansko kompresijo. Statična tesnila: 15–30 % (aksialno) ali 20–35 % (radialno); dinamična tesnila: 10%–20%. Pri visokih temperaturah prenizka kompresija povzroči premajhen tesnilni tlak po toplotnem raztezanju.
5. Kombinacije visokega tlaka + visoke temperature
For system pressures >10 MPa, namestite podporni obroč (PTFE ali PEEK) na tlačno stran in strogo nadzorujte ekstruzijsko režo, da preprečite iztiskanje O-obroča pri povišanih temperaturah.
Pogosto zastavljena vprašanja
V1: Kakšna je razlika med visoko{1}}temperaturnim FKM in standardnim FKM?
-
Visok{0}}temperaturni FKM uporablja strjevanje s peroksidom (Bisfenol AF + BPP) z večjo gostoto zamreženja in več toplotnimi stabilizatorji. Standardni FKM se hitro strdi nad 200 stopinj z ostrim povečanjem stiskanja; visoko{4}}temperaturne stopnje ohranjajo elastičnost pri 225 stopinjah neprekinjeno, s kompresijsko nastavitvijo manj kot ali enako 50 % pri 275 stopinjah × 70h. Celotno delovno temperaturno območje za FKM je od -45 stopinj do 300 stopinj.
V2: Kakšen je prag odpovedi za visoko-temperaturni FKM pri neprekinjenem delovanju pri visoki-temperaturi?
-
The primary failure mode is compression set exceeding 25% of original cross-section height. When temperature exceeds the grade limit (standard grade >200°C, high-temperature grade >225°C continuous, or >275 stopinj kumulativno več kot 48 ur), mreža zamreženja degradira, kar povzroči povratno izgubo, zmanjšanje kontaktne napetosti in morebitno puščanje.
V3: Katere najvišje temperature lahko prenese-FKM?
-
Standardne stopnje: 250 stopinj s prekinitvami (kumulativno manj kot ali enako 8 ur). Visok-temperaturni razredi: 275 stopinj občasno (kumulativno manj kot ali enako 48 ur). FKM lahko doseže največ 300 stopinj. Po najvišji temperaturi ali kumulativnem času pride do nepopravljive toplotne razgradnje, ki povzroči okvaro tesnila.
V4: Katere informacije so potrebne za ponudbo po meri?
-
Navedite: mere (prečni-prerez, notranji premer ali zunanji premer), temperaturni razred (standardna 200 stopinj / visoka-temp. 225 stopinj / ultra-visoka 250 stopinj +), trdota Shore A (priporočeno 75), največja neprekinjena temperatura, najvišja temperatura in trajanje, kontaktni medij in sistemski tlak.
