HNBR O obroč

HNBR O obroč Proizvajalec in dobavitelj

Izdelujemo standardne in prilagojene HNBR O obroče za visoko{0}}zmogljive tesnilne aplikacije. O-obročki HNBR, ki so na voljo v AS568, metričnih velikostih in velikostih po meri, zagotavljajo odlično odpornost na vročino, olje, ozon in mehansko obrabo za avtomobilsko, hidravlično, naftno in plinsko ter industrijsko opremo.

Material
Hidrogenirana nitrilna guma
Učinkovitost
Odpornost na vročino in olje
Razpoložljive velikosti
AS568 / metrika / po meri
Proizvodnja
OEM in podpora za risanje





Uvod



Industrijski dinamični sistemi, ki delujejo pod mehanskimi obremenitvami, izpostavljenostjo olju in povišanim temperaturam, zahtevajo visoko{0}}trdne tesnilne elemente. O-obročki HNBR (hidrogenirani nitril butadien kavčuk) premostijo vrzel med standardnim NBR in dragimi-fluoroelastomeri. Selektivno hidrogeniranje polimernega ogrodja NBR poveča odpornost na vročino, ozon in kemično razgradnjo, hkrati pa ohranja visoko mehansko trdnost in odpornost proti obrabi.

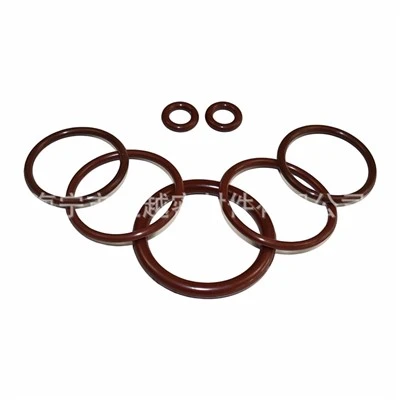

Hydrogenated Nitrile Rubber O Rings



Vrste izdelkov

Standardni AS568 in metrični O-obročki:Oblikovan po mednarodnih standardih dimenzij, vključno z AS568, ISO 3601 in JIS B 2401 za standardno prileganje ohišja uvodnice.



O-obročki za avtomobilsko klimatsko napravo:Zelena in črna tesnila HNBR, oblikovana posebej za hladilna sredstva R134a in R1234yf v kombinaciji s sintetičnimi mazivi PAG in POE.



Visoko{0}}nasičena tesnila naftnih polj:Popolnoma nasičeni HNBR obroči (raven nasičenosti več kot 99 odstotkov), narejeni za orodja v vrtini, ki so izpostavljena kisli surovi nafti, aminskim inhibitorjem korozije in vodikovemu sulfidu (H2S).



Nizko{0}}temperaturna tesnila HNBR:Modificirane vrste polimerov, oblikovane tako, da ohranijo prožnost do -40 stopinj, hkrati pa ohranjajo odpornost na gorivo in olje.



Oblikovani profili po meri:Ne-standardni prečni-prerezi, štiri-obročki in pravokotna profilna tesnila, izdelana v skladu s CAD risbami strank in zahtevami tolerance.



Materiali in zmogljivost



Vsebnost ACN (30 % do 44 %)

Višja vsebnost ACN poveča odpornost na naftna goriva in mineralna olja, vendar zviša temperaturo posteklenitve, kar zmanjša prožnost pri nizkih-temperaturah. Nižja vsebnost ACN izboljša-prožnost pri nizkih temperaturah do -40 stopinj z zmerno odpornostjo na olje.

Stopnja nasičenosti polimera

Delno nasičene stopnje (95 % do 98 %) zagotavljajo visoko natezno trdnost in dinamično odpornost proti obrabi. Popolnoma nasičene stopnje (več kot 99 odstotkov) zagotavljajo največjo toplotno, ozonsko in kemično odpornost proti staranju pod hudo izpostavljenostjo okolju.

HNBR Rubber Oring



Povzetek učinkovitosti materiala


Parameter in ocena

Nizka stopnja ACN

Srednja stopnja ACN

Visoka stopnja ACN

Popolnoma nasičen razred

Vsebina ACN

30 % do 34 %

35 % do 39 %

40 % do 44 %

36 % do 39 %

Raven nasičenosti

95 % do 98 %

95 % do 98 %

95 % do 98 %

> 99.0%

Območje delovne temperature

-40 stopinj do +140 stopinj

-30 stopinj do +150 stopinj

-20 stopinj do +150 stopinj

-25 stopinj do +160 stopinj

Nabrekanje olja in goriva

Zmerno

Nizka

Zelo nizko

Nizka

Odpornost na ozon in H2S

Dobro

Dobro

Dobro

Odlično



Tehnične specifikacije


Lastnina

Tipična specifikacija

Preskusna metoda/pogoj

Razpon trdote

60 do 90 Shore A, toleranca ±5

ASTM D2240

Natezna trdnost

Najmanj 20,0 do 28,0 MPa

ASTM D412

Raztezek ob prelomu

150 % do 400 %

Na podlagi obremenitve sestavljenega polnila in durometra

Kompresijski set

15% do največ 25%.

ASTM D395 metoda B; 150 stopinj 70 ur

Odpornost na ozon

Brez razpok po 70 urah izpostavljenosti

40 stopinj, koncentracija ozona 100 ppm

Specifična teža

1,20 do 1,35 g/cm3

—

Dimenzijska toleranca

ISO 3601-1 razred S (natančnost) / RMA razred A2

Omejitve natančnega oblikovanja



Aplikacije

Standard HNBR Oring


Avtomobilski motor in HVAC

Tesnila gredi kompresorja klimatske naprave, tesnila pogona zobatega jermena, O-obročki cevi za gorivo in tesnila črpalke servo volana.



Oprema za naftna in plinska polja

Orodja za karotažo v vrtini, pakerji, preprečevalci izbruha in tesnila ventilov črpalke za blato, izpostavljena kislemu plinu (H2S) do 150 stopinj.

HNBR Rubber Oring
Aging Resistance HNBR O Ring


Hidravlična in tekočinska moč

Visokotlačna{0}}tesnila drogov hidravličnih cilindrov, dinamični batni obročki in tesnila industrijskih zobniških črpalk, ki so izpostavljeni močnemu impulznemu tlaku.



Hladilni sistemi

HVAC ventili in konektorji, ki uporabljajo okolju-prijazna hladilna sredstva in sintetična maziva za kompresorje.

Hydrogenated Nitrile Rubber O Rings



Kako izbrati O-obroče HNBR

Ocenite delovne tekočine:Določite tekoči medij, ki je v stiku s tesnilom. Uporabljajte visoke stopnje ACN za bencin in dizelsko gorivo; uporabite srednje stopnje ACN za mineralna olja in sintetična maziva.


Določite meje nizke-temperature:Preverite minimalne zagonske temperature sistema. Če zagon sistema pade pod -30 stopinj, izberite nizkotemperaturni razred HNBR, da preprečite utrjevanje tesnila in obvod tekočine.

Preverite delovni tlak

Izberite 70 Shore A za statične tlake pod 10 MPa. Za dinamične ali visoko{3}}tlačne sisteme, ki presegajo 15 MPa, določite trdoto 80 ali 90 Shore A, da preprečite ekstruzijo reže brez rezervnih obročev.

Potrdite potrebe po kemični nasičenosti

Če sistem vsebuje ozon, paro ali kisli plin (H2S), izberite popolnoma nasičen HNBR (raven nasičenosti > 99 odstotkov), da preprečite razgradnjo polimernega ogrodja.

Pregled Gland Design

Prepričajte se, da dimenzije utora ohišja zagotavljajo priporočene ravni stiskanja (15 % do 25 % za statično, 10 % do 20 % za dinamično) in meje stiskanja prečnega prereza.



Proizvodnja in nadzor kakovosti



Doziranje spojin

Surovi polimeri HNBR, polnila saj in sredstva za strjevanje peroksida se mešajo v notranjih mešalnikih Banbury z računalniškim nadzorom teže.

01

Natančno oblikovanje

Stroji za vakuumsko stiskanje in brizganje preprečujejo ujetost zraka in dajejo enakomerno gostoto v zapletenih geometrijah.

02

Zdravljenje po -zdravljenju

Peči za-naknadno strjevanje-z vročim zrakom zaključijo postopek vulkanizacije, odženejo hlapne spojine in stabilizirajo lastnosti stiskanja.

03

Avtomatski optični pregled

Visoko{0}}hitrostni stroji za vizualno pregledovanje zaslonsko obdelani O-obročki za površinske napake, blisk, napake notranjega premera in-variance preseka.

04

Laboratorijsko preverjanje

-Hišno testiranje preveri trdoto, natezno trdnost, trdnost trganja in spremembo teže potopitve v tekočino po protokolih ASTM D471 pred odpremo.

05



Aging Resistance HNBR O Ring



Proizvodnja po meri in OEM

Nudimo mešanje po meri in proizvodnjo komponent OEM na podlagi specifikacij naročnika, tehničnih risb ali fizičnih vzorcev.



Formulacije po meri:Prilagoditev trdote merilnika durometra, zmogljivosti pri nizkih-temperaturah ali kemične odpornosti, da se ujemajo s specifičnimi inženirskimi standardi OEM.


Barvna identifikacija:Proizvodnja standardnih črnih, nasičenih zelenih, modrih ali barvno kodiranih spojin-po meri za preprosto identifikacijo tekočega traku.


Izdelava orodja:CNC obdelava plošč kalupnih votlin omogoča razvoj vzorcev v 7 do 10 delovnih dneh.


Površinski premaz:Nanos PTFE prahu, suhega-filma maziva ali premazov iz silikonskega olja za zmanjšanje trenja pri vstavljanju med avtomatsko montažo.



Pakiranje in dostava



Protokol pakiranja

O-obročki so zapakirani v zapečatene, na svetlobo-odporne polietilenske vrečke, razvrščene po velikosti in kodi serije, da se prepreči degradacija zaradi svetlobe in lepljenje. Nalepke na vrečkah navajajo številke delov, dimenzije, razred materiala, ID serije in datume sušenja.

Izvozno pošiljanje

Vreče so pakirane v težke-zaboje z dvojno-stensko valovito plastjo, pritrjene na lesene palete,-brez zaplinjevanja, z zaščitno raztegljivo folijo. Pošiljke podpirajo zračni ekspresni prevoz, pomorski prevoz ali kopenski prevoz.

Standard HNBR Oring





Naši certifikati

productcate-800-300
productcate-800-300


pogosta vprašanja



V: Kako se HNBR primerja s standardno gumo NBR?

O: HNBR zagotavlja višjo toplotno odpornost do 150 stopinj v primerjavi s 100 stopinjami za standardni NBR, vrhunsko natezno trdnost od 20 do 28 MPa v primerjavi z 12 do 15 MPa ter povečano odpornost na ozon in abrazijo, hkrati pa ohranja podobno odpornost na mineralna olja.

V: Zakaj je veliko obročev HNBR A/CO-obarvanih zeleno?

O: Zeleno barvno kodiranje se pogosto uporablja v avtomobilskih montažnih linijah HVAC za razlikovanje tesnil HNBR, ki so združljiva s hladilnimi sredstvi R134a in R1234yf ter olji PAG, od standardnih črnih NBR O-obročev, kar preprečuje nepravilno namestitev tesnil med tovarniško proizvodnjo.

V: Kakšna je najvišja stalna temperatura, ki jo lahko prenesejo O-obročki HNBR?

O: HNBR O-obročki neprekinjeno delujejo pri temperaturah do 150 stopinj. Popolnoma nasičene s peroksidom-strjene vrste lahko prenesejo kratkotrajne-vredne termične konice do 160 stopinj brez znatne izgube elastomernega spomina.

V: Ali je mogoče O-obroče HNBR uporabiti v visokotlačnih-hidravličnih sistemih?

O: Da. Zaradi visoke natezne trdnosti do 28 MPa in visoke odpornosti proti trganju so O-obročki Shore A HNBR 80 in 90 bolj odporni proti iztiskanju kot NBR in standardni silikon pod visokim-tlačnim dinamičnim obremenitvam.

V: Ali so O-obročki HNBR odporni na vodikov sulfid (H2S) pri aplikacijah na naftnih poljih?

O: Popolnoma nasičene vrste HNBR z nasičenostjo nad 99 odstotkov so odporne na kislo surovo nafto in izpostavljenost vodikovemu sulfidu do 150 stopinj, zaradi česar so primerne za opremo v vrtini in ventile na glavi vrtine.

V: Katera dokumentacija spremlja proizvodne pošiljke OEM?

O: Vsaka pošiljka vključuje poročilo o preskusu materiala (MTR), ki podrobno opisuje trdoto serije, natezno trdnost, raztezek, stiskanje in rezultate specifične teže, preverjene z notranjim nadzorom kakovosti.

V: Kakšen je priporočeni rok uporabnosti za shranjene O-obroče HNBR?

O: Shranjeni v zapečatenih vrečah stran od neposredne sončne svetlobe, UV-svetlobe, virov ozona in prekomerne vlažnosti pri temperaturah pod 25 stopinj po smernicah ISO 2230, HNBR O-obročki ohranijo fizično celovitost do 15 let.

V: Katere oblike datotek so potrebne za pridobitev ponudbe orodja po meri?

O: Inženirske ekipe ocenjujejo 2D risbe s tolerančnimi oblački v formatu PDF in modele 3D CAD, vključno z datotekami STEP, IGES ali SolidWorks, za načrtovanje kalupov in ceno na enoto.

Kot eden najbolj profesionalnih proizvajalcev in dobaviteljev hnbr o obročev na Kitajskem ponujamo široko paleto izdelkov vrhunske kakovosti. Prosimo, da tukaj iz naše tovarne kupite na debelo visokokakovosten hnbr o obroček, izdelan na Kitajskem. Na voljo je tudi storitev po meri.
